SMT专业贴片加工

2019-12-02

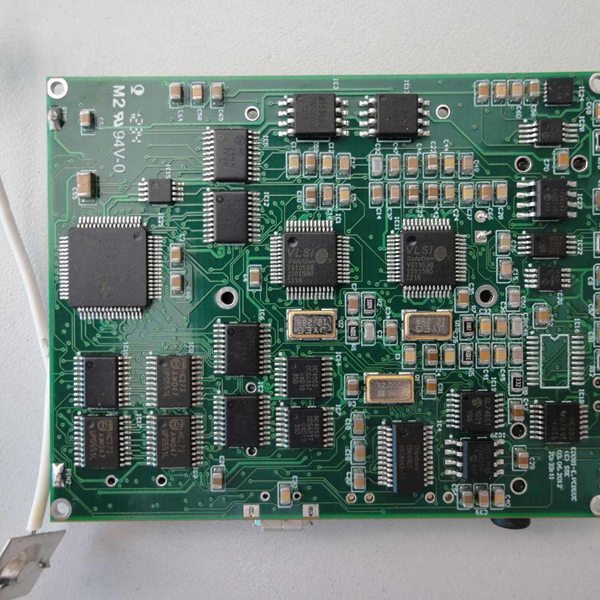

SMT专业贴片加工
详细介绍:

SMT流程

SMT基本工艺构成要素包括:丝印(或点胶),贴装(固化),回流焊接,清洗,检测,返修

1、丝印:其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。所用设备为丝印机(丝网印刷机),位于SMT生产线的前端。

2、点胶:它是将胶水滴到PCB板的固定位置上,其主要作用是将元器件固定到PCB板上。所用设备为点胶机,位于SMT生产线的前端或检测设备的后面。

3、贴装:其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机,位于SMT生产线中丝印机的后面。

4、固化:其作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉,位于SMT生产线中贴片机的后面。

5、回流焊接:其作用是将焊膏融化,使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉,位于SMT生产线中贴片机的后面。

6、清洗:其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机,位置可以不固定,可以在线,也可不在线。

7、检测:其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪(ICT)、飞针测试仪、自动光学检测(AOI)、X-RAY检测系统、功能测试仪等。位置根据检测的需要,可以配置在生产线合适的地方。

8、返修:其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。

贴片工艺、

单面组装

timg (3).jpg

来料检测 => 丝印焊膏(点贴片胶)=> 贴片 => 烘干(固化)=> 回流焊接 =>清洗 => 检测 => 返修

双面组装

A:来料检测 => PCB的A面丝印焊膏(点贴片胶)=> 贴片 PCB的B面丝印焊膏(点贴片胶)=> 贴片 =>烘干 => 回流焊接(Z好仅对B面 => 清洗 => 检测 => 返修)。

B:来料检测 => PCB的A面丝印焊膏(点贴片胶)=> 贴片 => 烘干(固化)=>A面回流焊接 => 清洗 => 翻板 = PCB的B面点贴片胶 => 贴片 => 固化 =>B面波峰焊 => 清洗 => 检测 => 返修)

此工艺适用于在PCB的A面回流焊,B面波峰焊。在PCB的B面组装的SMD中,只有SOT或SOIC(28)引脚以下时,宜采用此工艺。

单面混装工艺

来料检测 => PCB的A面丝印焊膏(点贴片胶)=> 贴片 =>烘干(固化)=>回流焊接 => 清洗 => 插件 => 波峰焊 => 清洗 => 检测 => 返修

双面混装工艺

A:来料检测 =>PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 => PCB的A面插件=> 波峰焊 => 清洗 => 检测 => 返修

先贴后插,适用于SMD元件多于分离元件的情况

B:来料检测 => PCB的A面插件(引脚打弯)=> 翻板 => PCB的B面点贴片胶 =>贴片 => 固化 => 翻板 => 波峰焊 => 清洗 => 检测 => 返修

先插后贴,适用于分离元件多于SMD元件的情况

C:来料检测 => PCB的A面丝印焊膏 => 贴片 => 烘干 => 回流焊接 =>插件,引脚打弯 => 翻板 => PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 => 波峰焊 =>清洗 => 检测 => 返修A面混装,B面贴装。

D:来料检测 =>PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 =>PCB的A面丝印焊膏 => 贴片 => A面回流焊接 => 插件 => B面波峰焊 => 清洗 => 检测 =>返修A面混装,B面贴装。先贴两面SMD,回流焊接,后插装,波峰焊 E:来料检测 => PCB的B面丝印焊膏(点贴片胶)=> 贴片 => 烘干(固化)=>回流焊接 => 翻板 => PCB的A面丝印焊膏 => 贴片 => 烘干 =回流焊接1(可采用局部焊接)=> 插件 => 波峰焊2(如插装元件少,可使用手工焊接)=> 清洗 =>检测 => 返修A面贴装、B面混装。
